一、設備用途：

震擊器試驗臺是檢測各種隨鉆震擊器性能的專用設備，用于檢測震擊器性能是否可靠，在鉆具在出現問題的時候，保證有效解卡！

二、主要規格及技術參數：

1、液壓操作臺

電機功率：7.5KW     電機轉速：1460r/min      系統工作壓力：20Mpa

油箱容積：0.25 M3   規格：1410*900*1135mm    重量：700Kg

2、主機

主機規格：14850*1160*510mm   主機重量：4000kg

三、主要結構

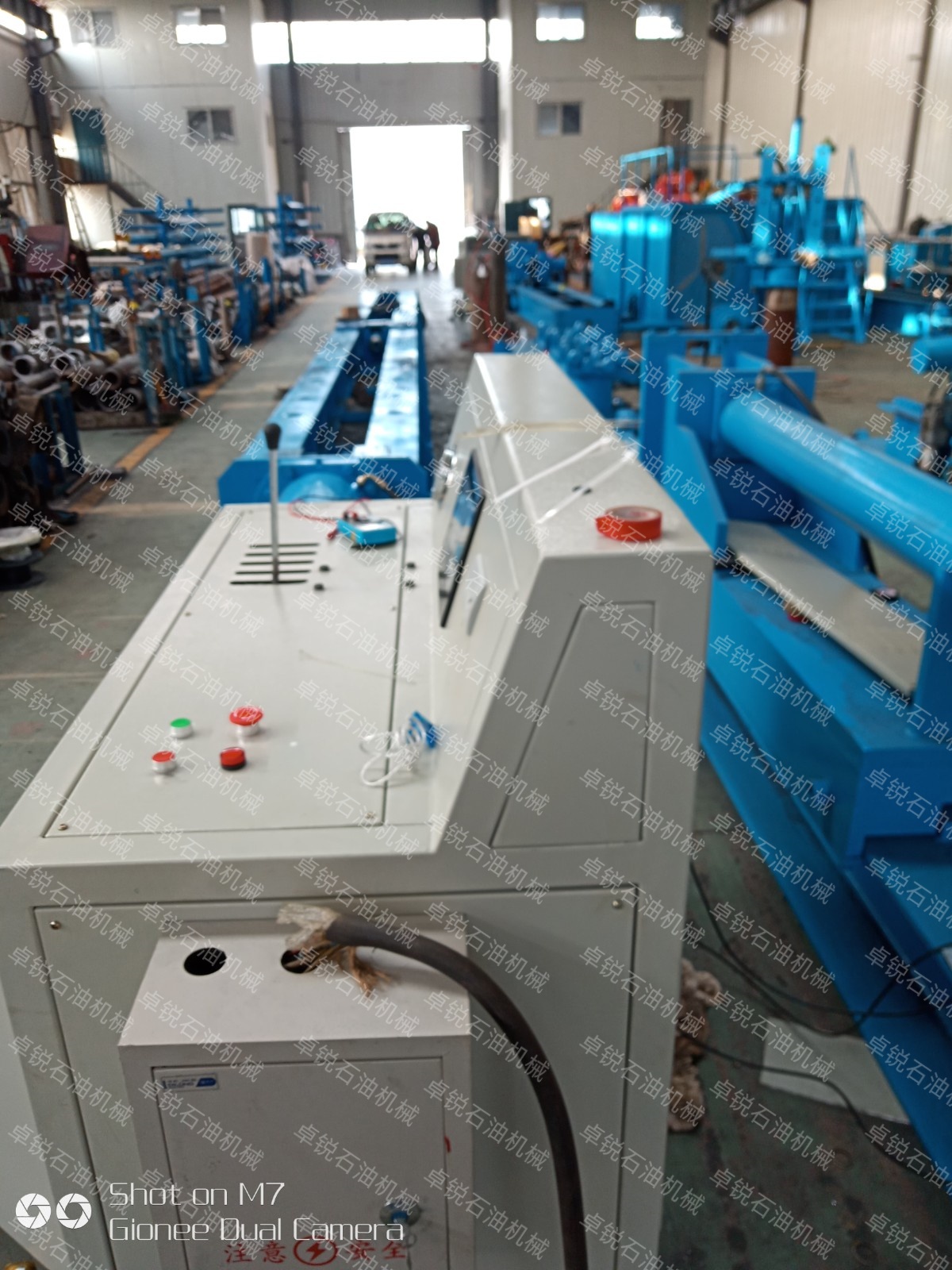

震擊器試驗臺主要由兩大部分組成：即操作系統和主機架系統。

1、操作系統

A、動力部分：由電機、柱塞泵、聯軸器及底座組成；

B、液壓部分：由油箱、集成塊總成、液壓閥總成及油管線組成；

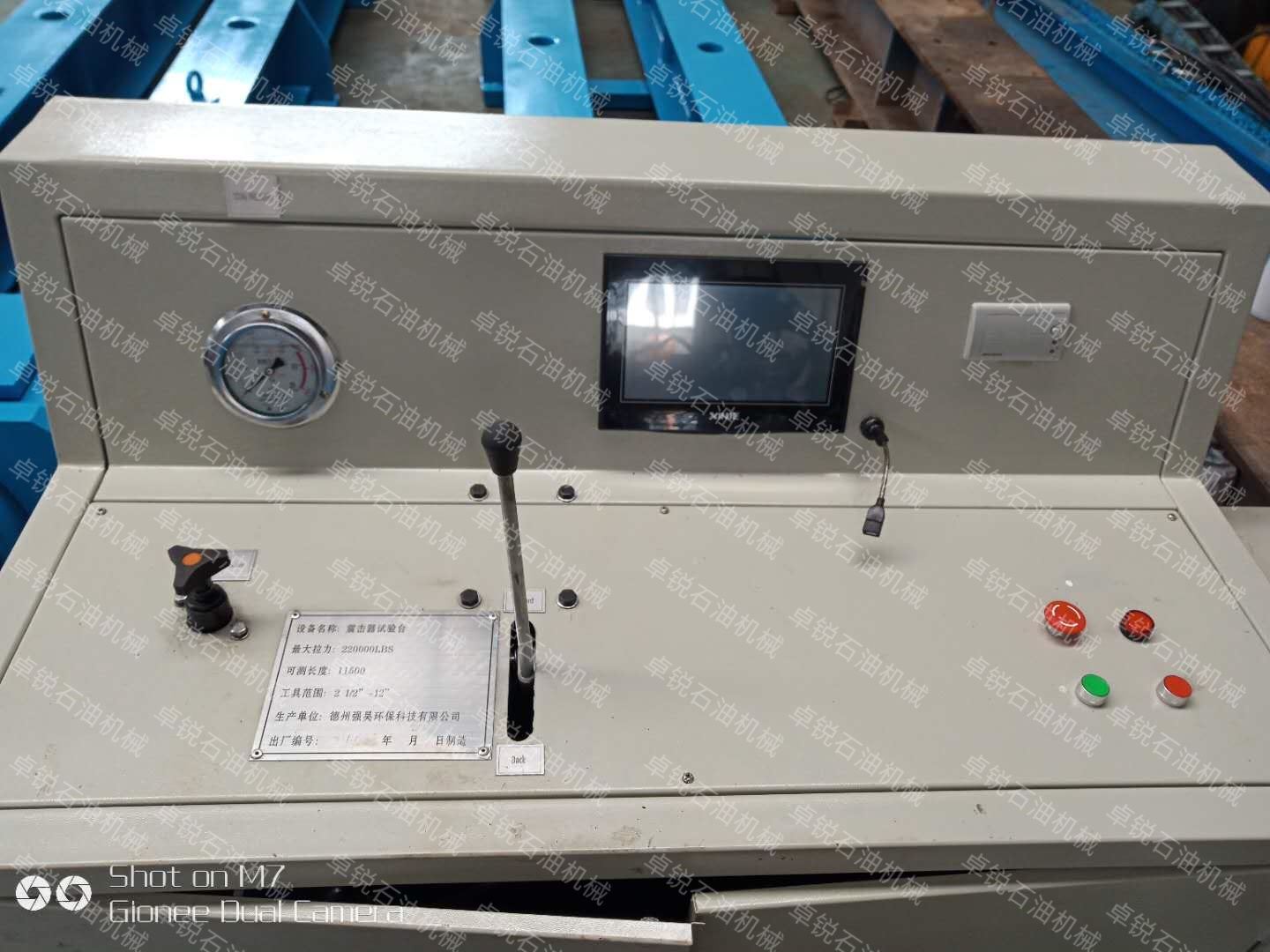

C、控制部分：由操作桿、調壓閥、顯示器、軟件等組成。

2、主機架系統

由槽鋼焊接機架、推拉油缸、連接機構組成。

四、操作規程

（一）、操作前檢查

1、電機啟動前，檢查液壓箱油標上的油位是否在要求的范圍內，否則須加油。

2、檢查各管線聯接是否牢固可靠，對松脫處必須緊固。

3、必須使各方向控制閥手柄處于中立位置。

4、上述項目合乎要求后，方可接通電源啟動電機同時檢查液泵旋向是否正確。

5、操作液壓系統，檢查控制是否可靠，各執行元件動作是否正常，如發現問題，應及時解決后方可再使用該設備。

（二）、操作程序及要求

1、根據所要測試的隨鉆震擊器規格，和配套的測試接頭連接好；

2、提前調整好油缸，預設好卡座的位置；

3、將連接好的工具，放置在前后卡座之間，插入固定銷軸；

4、扳動控制手柄（推或者拉拔）測試工具；

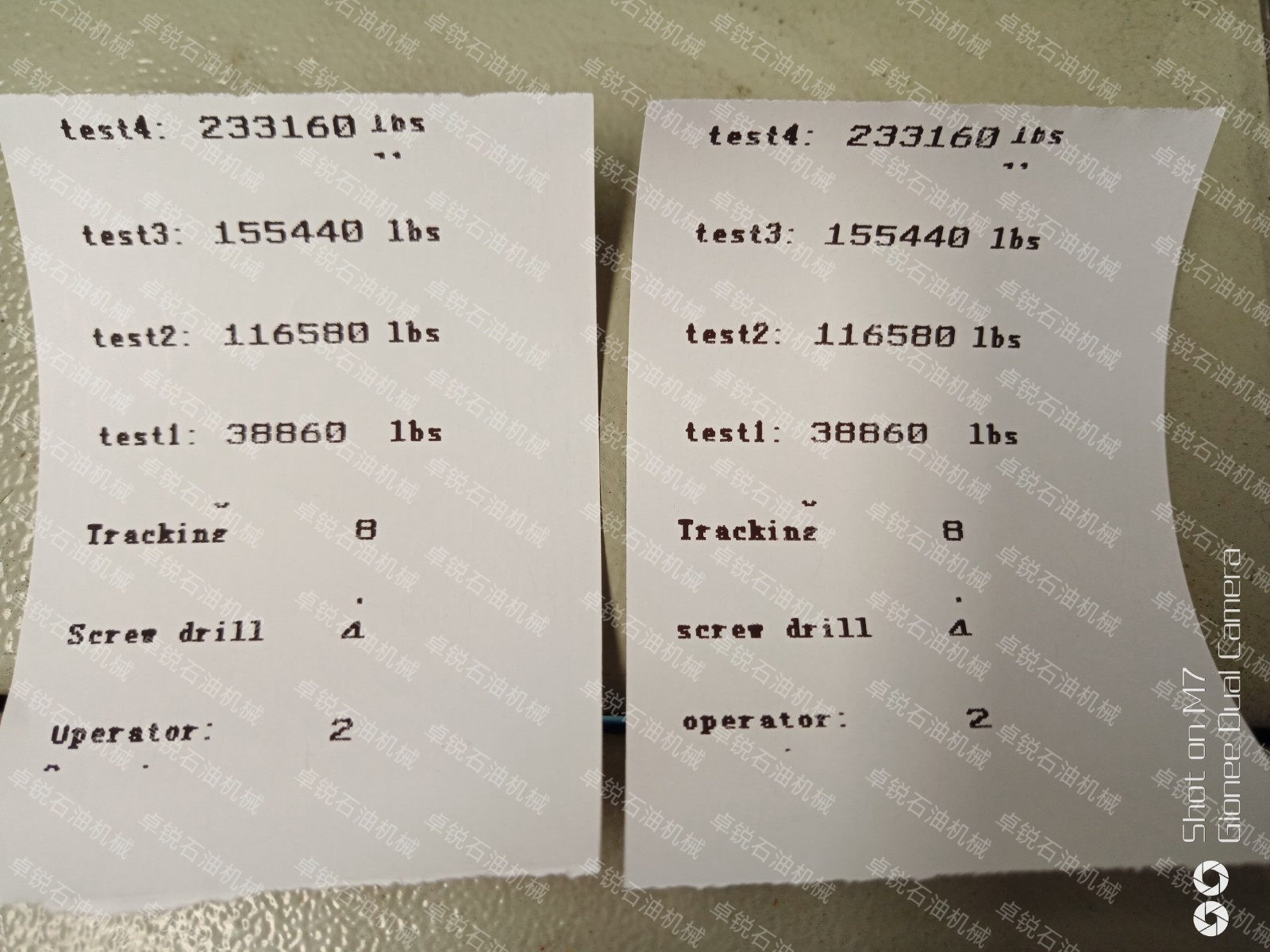

5、在震擊器產生震擊的同時，可以觀察到實時推拉力（單位KN）；

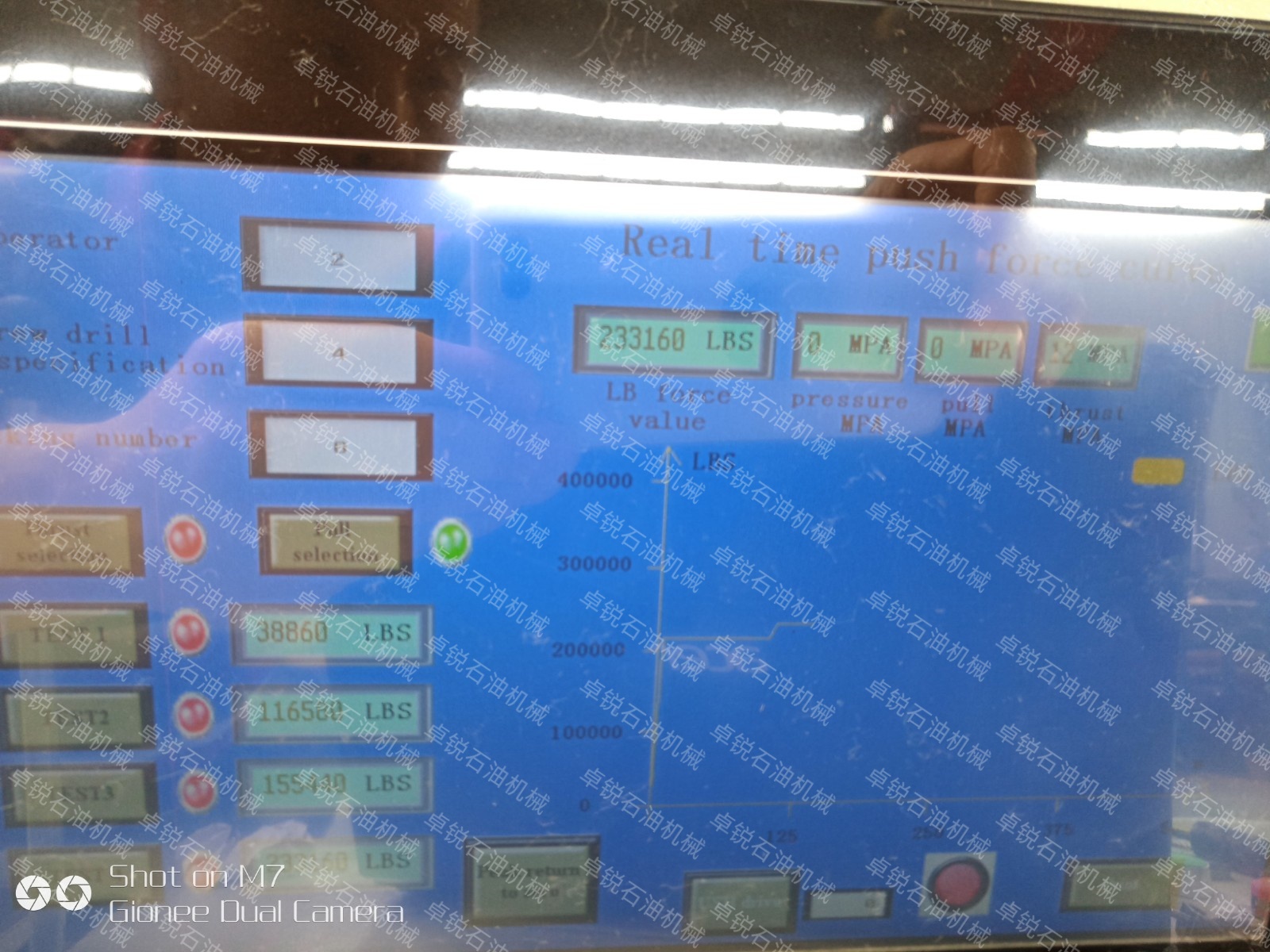

說明：1、顯示器為雙顯示，上面顯示推力，下面顯示拉力

    2、系統壓力因背壓與數顯不一致，實驗數據，以顯示器數值為準。

6、如需多次測試，重復以上動作即可；

7、測試完成后，拆下工具及測試接頭。

（三）、操作中的注意事項

1、在操作過程中，應隨時注意儀表的顯示情況，若出現異常應及時停車調整，以防發生事故。

2、停止工作前，注意要使油缸完全復位（收回缸體）后，再關閉油泵及電源，以達到保護油缸目的。

3、隨時注意將摩擦部位，卡座部位及其銷軸孔處的污物擦拭干凈，按維護保養要求進行保養后方能結束工作。

五、安裝注意事項

  1、安裝時應接油管編號接好油管。

  2、設備主機架為分體式兩段，中間用螺栓連接，務必連接牢固；

  3、安裝地腳螺栓，將設備穩固在地面上，以免測試過程中損壞設備；

   4、系統工作壓力，已經預設好，盡量不調節。

•
